Mimari Proje Çizimlerinde En Sık Yapılan Hatalar

Mimari Proje Çizimlerinde Hata Yapmak Neden Ciddi Bir Sorundur?

Mimari proje çizimleri, bir yapının tasarımdan uygulamaya uzanan yol haritasıdır. Bu çizimlerde yapılan küçük bir hata bile; uygulama sürecinde zaman kaybına, ek maliyetlere ve geri dönüşü zor problemlere yol açabilir.

Bu yazıda, mimari ve iç mimari projelerde en sık karşılaşılan çizim hatalarını ve neden kaçınılması gerektiğini ele alıyoruz.

1. Ölçek Hataları

En sık yapılan ve en kritik hatalardan biri ölçek problemidir:

• Farklı paftalarda tutarsız ölçek kullanımı
• Detay çizimlerinin yeterince büyütülmemesi
• Ölçülerin çizimle uyumsuz olması

Bu durum, uygulamada ciddi uyumsuzluklara neden olur.

2. Eksik veya Yanlış Ölçülendirme

Doğru ölçülendirme olmayan projeler uygulamada yorum farkı yaratır:

• Net ölçülerin belirtilmemesi
• Aks, duvar kalınlığı ve açıklık ölçülerinin eksikliği
• Mobilya ve donatı ölçülerinin atlanması

Uygulama ekipleri eksik ölçüyü tahmin etmek zorunda kalır.

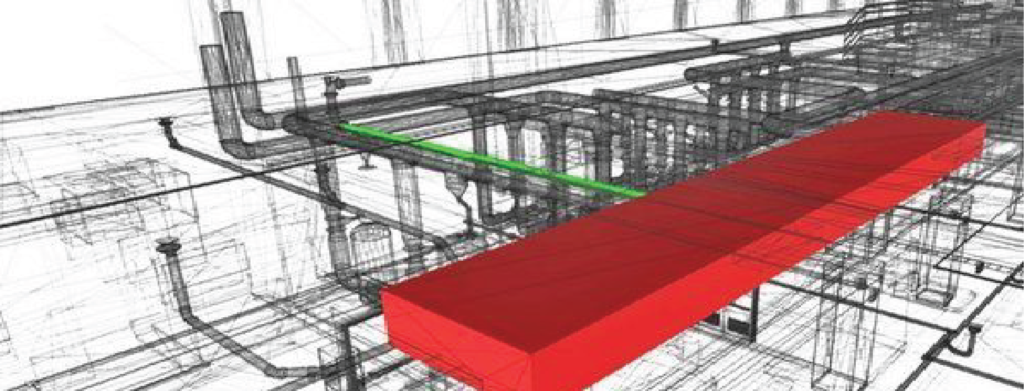

3. Disiplinler Arası Koordinasyon Eksikliği

Mimari proje tek başına yeterli değildir:

• Elektrik, mekanik ve statik projelerle çakışmalar
• Aydınlatma elemanlarının yanlış konumlandırılması
• Tesisat hatlarının mimariyle uyuşmaması

Bu tür hatalar genellikle şantiyede fark edilir ve maliyetli revizyonlar gerektirir.

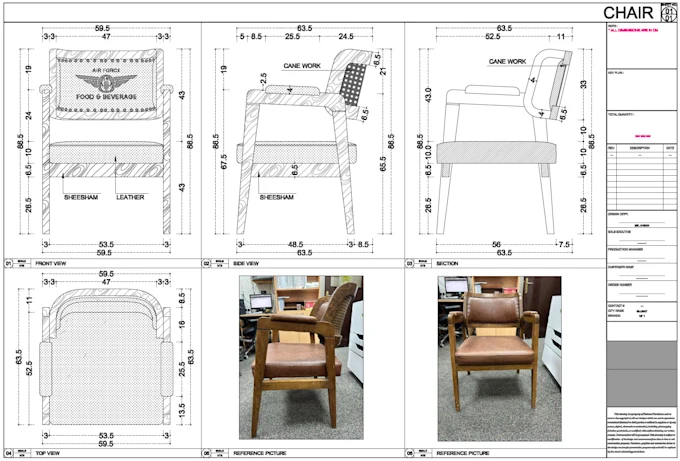

4. Detay Çizimlerinin Yetersizliği

Detay çizimleri, uygulamanın kalitesini belirler:

• Mobilya detaylarının çizilmemesi
• Birleşim noktalarının belirsizliği
• Malzeme geçiş detaylarının eksikliği

“Detay çözeriz” yaklaşımı sahada sorun yaratır.

5. Malzeme Tanımlarının Net Olmaması

Projede kullanılan malzemelerin açıkça belirtilmesi gerekir:

• Malzeme kodlarının yazılmaması
• Marka ve uygulama tariflerinin eksikliği
• Kaplama yönlerinin belirtilmemesi

Bu durum, uygulamada yanlış malzeme kullanımına yol açabilir.

6. Gerçekçi Olmayan Tasarım Kararları

Uygulanabilirliği düşünülmeyen çizimler:

• Yapım tekniklerine uygun olmayan detaylar
• Bütçe ile uyumsuz çözümler
• Şantiye koşulları göz ardı edilen tasarımlar

Tasarım estetik olduğu kadar uygulanabilir de olmalıdır.

7. Mevcut Durumun Yanlış Analizi

Özellikle renovasyon projelerinde sık görülür:

• Taşıyıcı sistemin yanlış yorumlanması
• Mevcut tesisatın göz ardı edilmesi
• Ölçü alımındaki hatalar

Bu hatalar, uygulama sırasında projeyi tamamen değiştirebilir.

8. Revizyon Takibinin Yapılmaması

Projeler genellikle revizyon geçirir ancak:

• Güncel olmayan paftaların sahaya gönderilmesi
• Revizyon tarihinin belirtilmemesi
• Eski ve yeni çizimlerin karışması

şantiyede büyük karışıklık yaratır.

9. Standartlara ve Yönetmeliklere Uymamak

Projelerde mevzuat dikkate alınmalıdır:

• Yangın yönetmeliği
• Erişilebilirlik standartları
• Minimum ölçü ve yükseklikler

Aksi halde ruhsat ve kullanım sorunları yaşanabilir.

10. Profesyonel Kontrol Eksikliği

Çizimler uygulamaya geçmeden önce mutlaka kontrol edilmelidir:

• İç mimar – mimar çapraz kontrolü
• Uygulama öncesi son gözden geçirme
• Detay ve ölçü tutarlılığı

Bu adım atlandığında hatalar sahada ortaya çıkar.

Bu Hatalar Nasıl Önlenir?

• Uygulama odaklı proje üretimi
• Disiplinler arası koordinasyon
• Detaylı uygulama projeleri
• Profesyonel şantiye yönetimi

Anahtar teslim projelerde bu riskler ciddi oranda azalır. Konuyla ilgili olarak Anahtar Teslim İç Mimarlık Nedir? Süreç, Avantajlar ve Maliyetler başlıklı yazımızı da inceleyebilirsiniz.

Sonuç

Mimari proje çizimlerinde yapılan hatalar yalnızca kâğıt üzerinde kalmaz; zaman, bütçe ve kalite kaybı olarak geri döner. Doğru, detaylı ve koordineli çizimler; başarılı bir uygulamanın temelidir.

Daha önce tamamladığımız projeleri Portföy sayfamızdan inceleyebilir, profesyonel destek için İletişim sayfası üzerinden bize ulaşabilirsiniz. Tüm içeriklerimize Blog ve Ana Sayfa üzerinden erişebilirsiniz.
